精密钣金加工件是一种泛行业应用部件，通过对不同需求的定制设计，将平面板材加工成特定状态。在多种结构件的制造中，有许多参数设计问题，例如弯曲半径、下摆、偏移量、孔和槽的尺寸、缺口和凸耳等，下面一起来探讨一下。

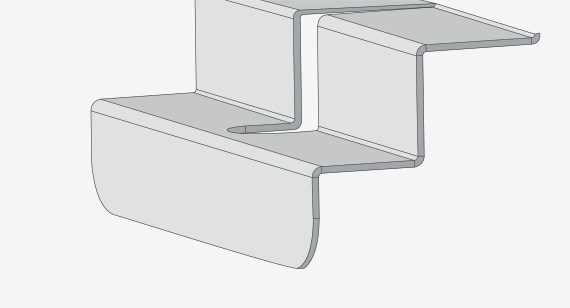

1、弯曲半径

各种常见的弯曲半径，弯曲角度上可执行正负1度的公差，但我们的弯曲半径可达0.030英寸（0.762毫米），更具成本效益。部件长度至少为材料厚度的4倍，建议在弯曲处使用相同的半径，并且长度必须至少为材料厚度的4倍。

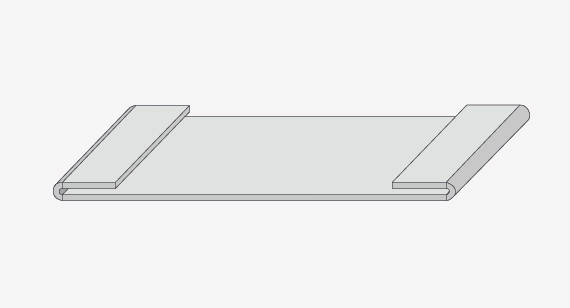

2、下摆

钣金加工形成开放式和封闭式折边，其公差取决于下摆的半径，材料厚度以及下摆附近的特征，我们建议最小内径等于材料厚度，折边返回长度应为材料厚度的6倍。

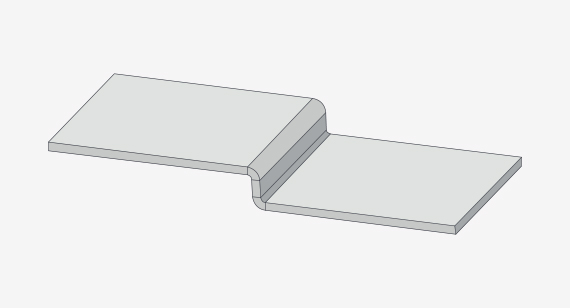

3、偏移量

偏移用在钣金零件中创建Z形轮廓，我们将高度公差+/-0.012英寸（0.304毫米），从板件顶部偏移到轮廓，建议偏移0.030英寸（0.762毫米）。

其他标准选项包括：0.060英寸（1.524毫米）、0.093英寸（2.362毫米）、0.125英寸（3.175毫米）、0.187英寸（4.749毫米）、0.213英寸（5.410毫米）、0.250英寸（ 6.35毫米）、0.281英寸（7.137毫米）和0.312英寸（7.924毫米）。

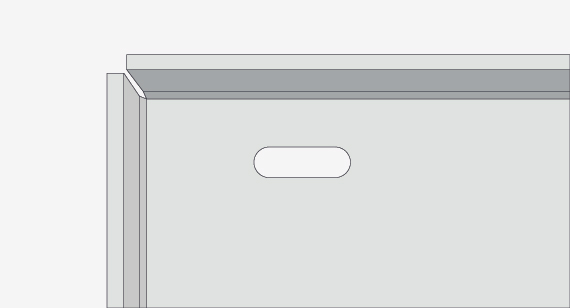

4、孔和槽

孔和槽的直径至少应为材料的厚度，如果材料为0.036英寸（0.914毫米）或更薄，则孔距材料边缘的距离应为0.062英寸（1.574毫米）；如果材料的厚度大于0.036英寸（0.914毫米），则孔距材料边缘至少应为0.125英寸（3.175毫米），以避免变形。

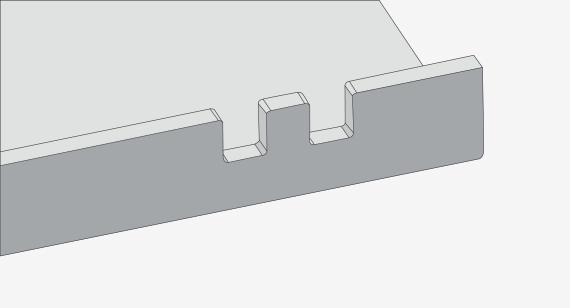

5、缺口和凸耳

凹口至少为材料的厚度或0.04英寸（1.016毫米）（以较大者为准），并且不得超过其宽度的5倍。凸耳至少为材料厚度的2倍或0.126英寸（3.200毫米）（以较大者为准），且长度不得超过其宽度的5倍。

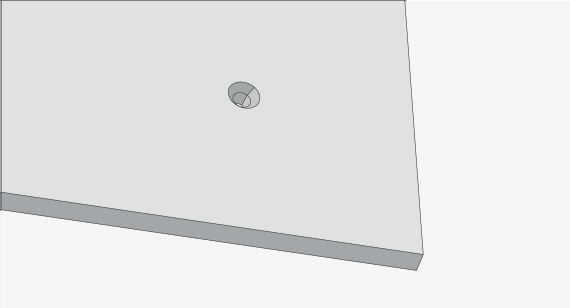

6、s孔

我们提供加工和成形的孔-锥形孔，使螺钉，钉子或螺栓与表面齐平插入，建议使用以下标准角度之一，将孔的大直径测量在0.090英寸（2.286毫米）和0.500英寸（12.7毫米）之间：82°、90°、100°和120°，成形的埋头孔大直径的公差为+/- 0.010 英寸（0.254mm）。
