钣金加工件在量产前需先进行样板制作，由于钣金件种类较多，每一种的作用都不一样，在制作样板时在尺寸和选材等方面有区别。

1、钣金加工件样板材料的选用

样板材料一般用0.25～2mm的薄钢板。但当下料数量多、精度要求不高时，可用硬纸片、胶合板、塑料片等。

2、钣金加工件样板的种类

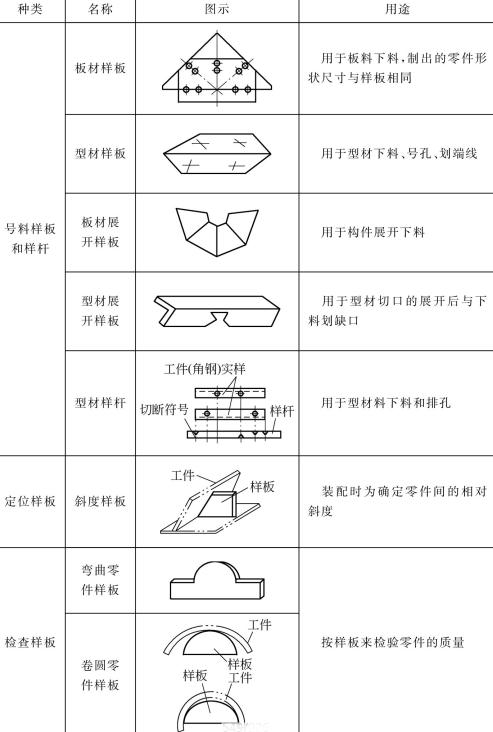

样板的种类很多，见表5-16。

（1）板材样板：用于板料下料,制出的零件形状尺寸与样板相同；

（2）型材样板：用于型材”下料,号孔、划端线；

（3）板材展开样板：用于构件展开下料；

（4）型材展开样板：用于型材切口的展开后与下料划缺口；

（5）型材样杆：用于型材料下料和排孔；

（6）斜度样板：装配时为确定零件间的相对斜度；

（7）弯曲零件样板：按样板来检验零件的质量。

3、钣金加工件样板尺寸的确定

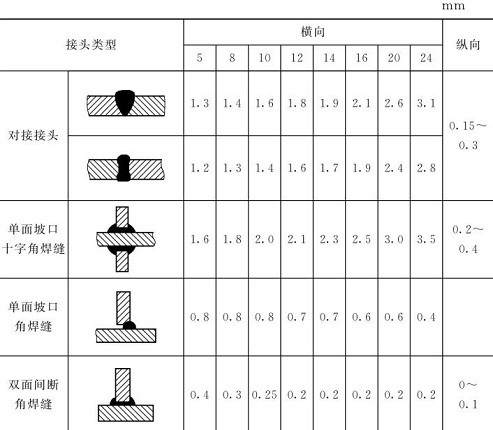

（1）焊接结构件的样板。制作这类样板时应考虑焊接结构的余量，其结构类型与横、纵收缩值见表5-17。

（2）弯管下料的样板。制作这类样板时要按中性层计算，但要考虑减去弯头的伸长量，具体数值见表5-18。
