通常情况下，我们将厚度均匀的片装金属材料制造称为钣金加工，这些金属材料包含不锈钢、镀锌板、铜、铝、铁等，其设计基本原则要根据材料厚度、外形和折弯半径的要求进行。

1、选用适当的钣金件厚度

钣金件的厚度从0.03~4.00mm各种规则的都有，但是问题是厚度越大，加工难度也就越大，同时不良率也随之增加。厚度应该根据产品的实际功能需求来选择，在满足钣金强度和刚度的前提下，钣金件的厚度越薄是越好的。对于大部分产品来说，钣金件的厚度是控制在1.00mm以下，工业级的钣金类产品一般取1.0~2.0之间。

2、钣金加工件的设计应该是面向钣金工艺性

任何一个零件的设计，都是要面向加工工艺的，不符合加工工艺的产品是无法制造出来的。钣金工艺性指的是产品在各种加工过程中的冲裁、折弯等的难易程度。基本的钣金加工方式有：冲裁、折弯、拉伸、成型等。

3、钣金加工件的外形应尽量简单，避免细长的悬臂及狭槽

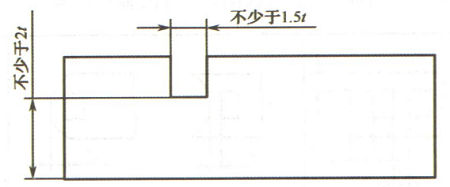

钣金件的凸出或凹入部分的深度和宽度，一般情况下，应该大于1.5/t(t为板厚)，同时应该避免窄长的切口与过窄的切槽，以便增大模具相应部分的刃口强度，如下图所示。

原则四：冲裁件的外形及内孔设计要避免尖角

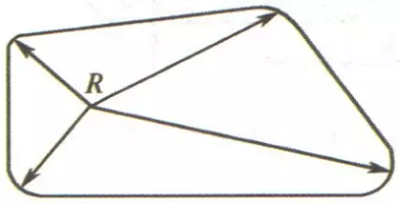

钣金冲裁件上的尖角会直接影响到模具的寿命，在产品设计时要注意在角落连接处倒圆角过渡，圆角的半径r≥0.5t(t为板厚)，如下图所示。

5、最小折弯半径值的确定

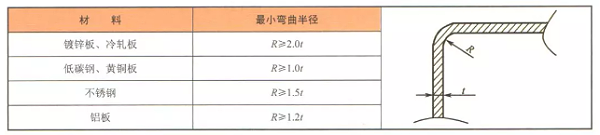

材料弯曲时，在圆角区上，外层受到拉伸，内层则受到压缩。当材料厚度一定时，内层圆角越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂痕和折断；如果折弯半径值太大，则会受到材料回弹的影响，产品的精度及形状得不到保证。常用材料的折弯半径值可参考下表：
