低合金结构钢通常简称为低合金钢，是在普通低碳钢的基础上加入了不超过质量分数为2%或3%的合金元素，以提高其强度，主要用于各类钣金加工结构件，用途最广且用量最大，通常经过热轧后在退火或正火状态下使用，不再进行热处理。

低合金钢按钣金加工用途可分为普通低合金钢、容器用（含高温）低合金钢、低温用低合金钢等。其编号方法除普通低合金钢外，一般采用“数字+元素符号+数字”表示，前边的数字表示钢中碳的平均质量分数的万分数，元素符号表示合金元素，符号后数字表示该元素在钢中平均质量分数。

合金元素的含量标在该元素符号之后，是以百分数表示该元素的质量分数，但要将小数化为整数。如果合金元素的平均质量分数小于1.5%，则不标出其含量；若平均质量分数等于或大于1%、2.5%、3.5%…，则相应地以2、3、4…表示。如“12Cr2Ni4”表示合金钢主要成分的质量分数C为0.12%、Cr为1.5%、Ni为3.5%。

若是容器用钢，牌号后加上“R”表示，若是低温下用钢则用“DR”表示，如16MnDR表示钢中碳的质量分数为0.16%、Mn的质量分数小于1.5%，并含少量V、Ti、Nb等合金元素的低温容器用钢。

（1）普通低合金钢普通低合金钢中碳的质量分数为0.10%～0.25%，合金Mn、Si、V、Ti、Nb、Cu、P和RE等元素的质量分数一般小于3%。其中Mn、Si元素对铁素体起固溶强化作用并增加强度，V、Ti、Nb元素可细化晶粒并提高韧性，Cu、P元素可提高耐蚀性，稀土元素RE则有利于脱氧、脱硫和净化钢中有害杂质，可以改善钢的性能。

普通低合金钢的编号方法同普通低碳钢，仍由代表屈服强度的汉语拼音字母（Q）、屈服强度数值、质量等级符号（A、B、C、D、E）三个部分按顺序组成，如Q345C。

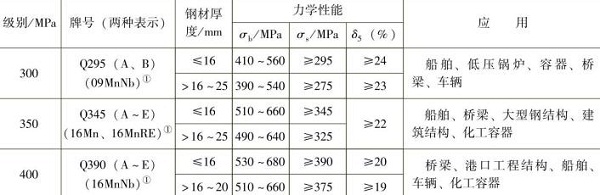

普通低合金钢的钣金加工屈服强度比低碳钢高25%～50%以上，特别是屈强比（σs/σb）明显提高，同时还具有良好的塑性、韧性、焊接性以及较好的耐磨性与耐蚀性。表1-5给出了部分低合金结构钢的力学性能及应用。

括号内牌号均为旧标准表示方法。

（2）容器用低合金钢容器用低合金钢属于低合金高强度钢，是在20钢的基础上加入Mn-Si强化成C-Mn钢以及在16Mn钢的基础上加入V、N、Nb、Mo等，使钢的强度很高。

钢制压力容器推荐使用的钢板主要有：16MnR、15MnVR、18MnMoNbR、13MnNiMoNbR、07MnCrMoVR等，钢管为16Mn、15MnV等。

16MnR具有良好的综合力学性能、焊接性、工艺性能及低温冲击韧度，但焊接时比低碳钢易产生裂纹，主要用于制造-20～400℃的中低压压力容器壳体及承压构件、液化石油气瓶及中小型球罐。

15MnVR、15MnVNR和18MnMoNbR具有较高强度，但塑性、韧性都较C-Mn钢低，具有较高缺口敏感性和时效敏感性，焊接性差，工艺要求严格。主要用于制造承受温度≤470℃和较高压力的大型贮罐、高压容器承压壳体、氨合成塔和尿素合成塔等。

07MnCrMoVR具有高强度、高韧性和优良的焊接性，板厚t≤50mm，可以不预热或稍加预热进行焊接，不产生焊接冷裂纹。主要用于制造高参数球形容器，如1000～2000mm3氧气、氮气、氢气、液化石油气、乙烯等常温及低温球罐。

（3）低温用低合金钢一般用于0℃以下温度的材料称为低温材料。低温金属材料普遍使用低合金钢、镍钢、铬镍奥氏体钢、钛合金及铝合金等。常用的低温低合金锰钢是以锰作为主加元素，用以改善钢的低温韧性。碳锰镍钢是以锰、镍为主加元素，更进一步提高其低温韧性。

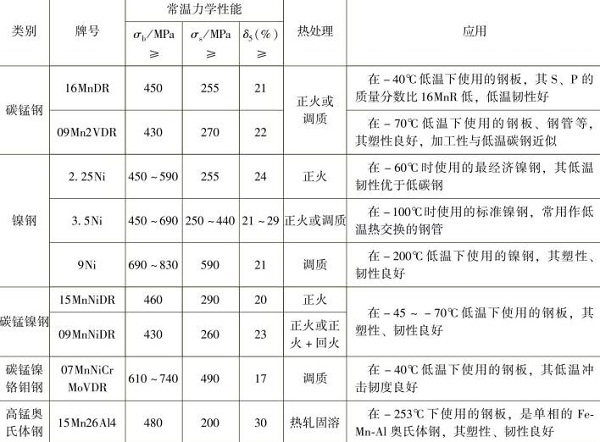

碳锰镍钢低温韧性优于低碳钢，9Ni钢为高镍奥氏体钢，其强度高，耐低温性能好，在低温下有良好塑性、韧性及工艺性。表1-6给出了常用低温钢力学性能及应用。

诚瑞丰专注精密钣金加工26年，拥有成熟的配套生产机制，欢迎联系合作。
