在《钣金加工实用手册》中提到的常见钣金生产工序有：下料、翻边攻丝、压铆、折弯、焊接、表面处理、组装。在图纸设计之初还要进行图面审核，通过展开图了解钣金件各部位的属性，以便正式进行钣金展开下料。

钣金零件作为常用的结构零件，广泛用于通讯，电子，汽车，农业机械等行业。其常用的加工形式包括弯曲，成型，冲压等。形状和尺寸精度可以互换，满足一般的组装和使用要求。塑性变形后，金属的内部结构得到改善，机械强度得到改善。具有重量轻，刚性好，精度高，外观光滑美观的特点。配合焊接和胶合工艺，零件的结构可以更合理。它更方便，并且是制造复杂形状的结构部件的主要方法。

国内多数企业虽然已经引入CAD技术，但对钣金下料计算大多仍采用等分投影法，与传统手工计算方法相比，过程虽有所简化，其实质并没有得到根本改变，只是将图板换成了“电子图板”。目前业界流行的SolidWorks、Solid Edge、Pro/ENGINEER等三维CAD软件均具有钣金设计模块，可以便捷地完成钣金设计，获取所需下料展开图，提高设计质量和效率。45°斜交三通管

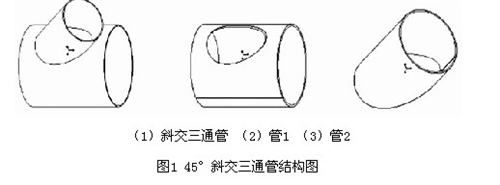

如图1所示，本工件由管1和管2成45°斜交焊合构成。

（1）斜交三通管 （2）管1 （3）管2

其中管1下料计算步骤如下。

（1） 新建钣金零件，设定模板为“mmns_part_sheetmetal”。

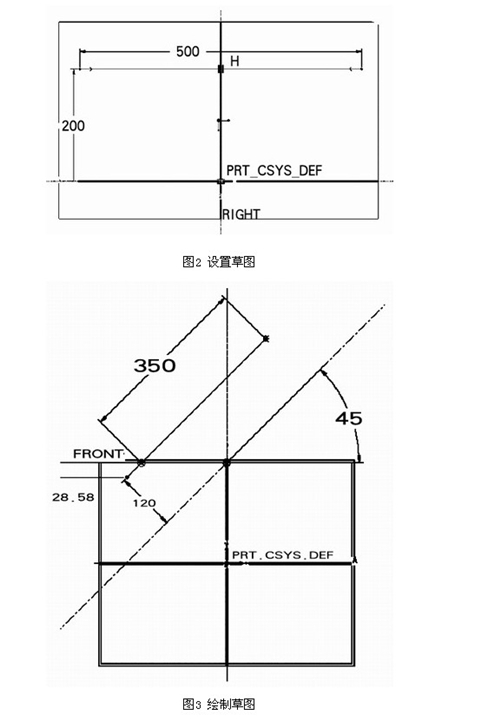

（2） 选择下拉菜单“插入/薄板伸出项/旋转”命令，在top基准面上绘制草图，设定旋转轴为Front，双侧对称旋转，预留加工余量为1°，确定旋转角度为359°，设定相应材料厚度。如图2所示。

（3）选择“插入/切削/旋转”命令，设定草图基准面为Front，如图3所示，绘制草图，设定45°基准轴线为旋转轴，双侧对称360°旋转除料。

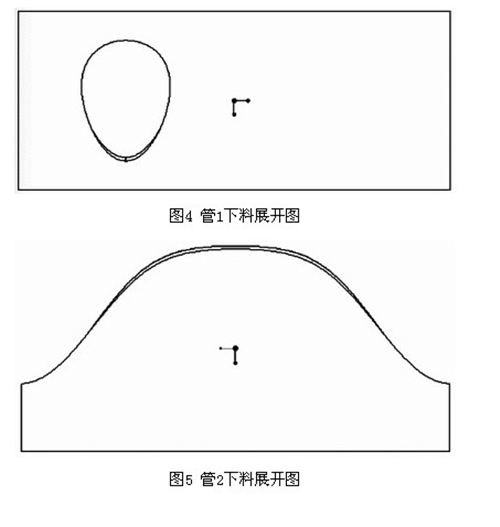

（4）选择“插入/折弯操作/展开”命令，选取钣金展开固定面为359°处预留接缝，规则展开全部表面后，即可获得管1的下料展开图。如图4所示。

（5）同上所述，管2下料展开图如图5所示。在本例中，用户采用拉伸切削或钻孔命令，均可达到相同的效果。
