钣金加工件的的局部视图由某一面投影而得，并不是完整的基本视图，可作为尚未表达清楚视图的补充；当工件向不平行于任何基本面投影而得的视图时，可得到斜视图。

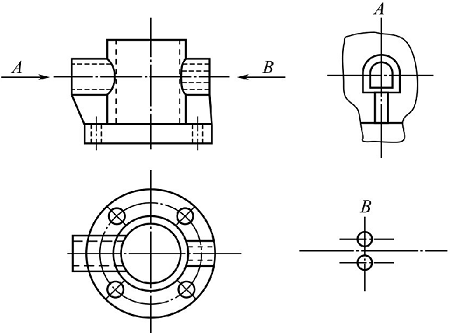

图1-23所示为钣金件的加工图样，在主、俯视图外又增加了两个局部视图，这样可以省去两个基本视图，简化表达方法，减少制图工作量。

从图1-23中可看出局部视图的表达方法。

①在相应的视图上用带字母的箭头指明所表示的部位和投影方向，并在局部视图的上方用相同的字母表明如“A”向。

②局部视图一般画在有关视图附近，并直接保持投影对称关系，如“A”向局部视图，也可画在图样内的其他地方，如“B”向局部视图。

③局部视图的范围用波浪线表示，当表示的结构是完整而外轮廓线又封闭时，波浪线可省略，如“B”向视图。

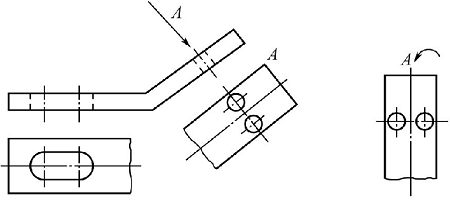

如图1-24所示，为钣金件的加工图样，可以看出其倾斜部分在俯视图和左视图上都不能得到实形投影，这时需另增加一个平行于该倾斜部分的投影面，在投影面上画出的倾斜部分的实形投影图，即斜视图。

斜视图的画法和标注法与局部视图相同，有时也可将图形摆正来表示，见图中的“A”（标注在图形上方）。
