电解板钣金加工件
电解板钣金件
电解板钣金加工件

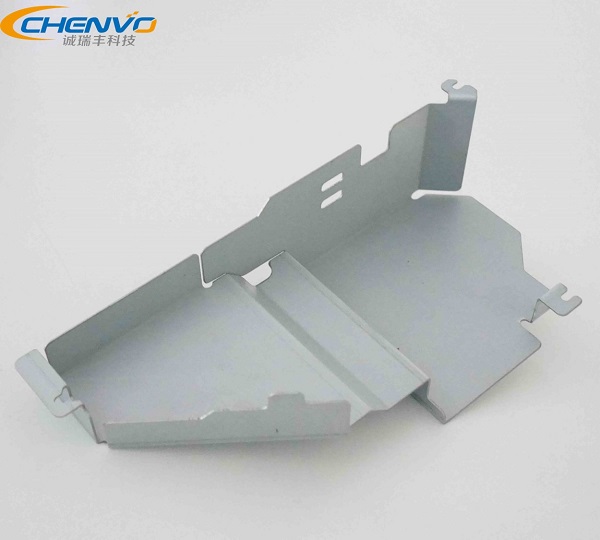

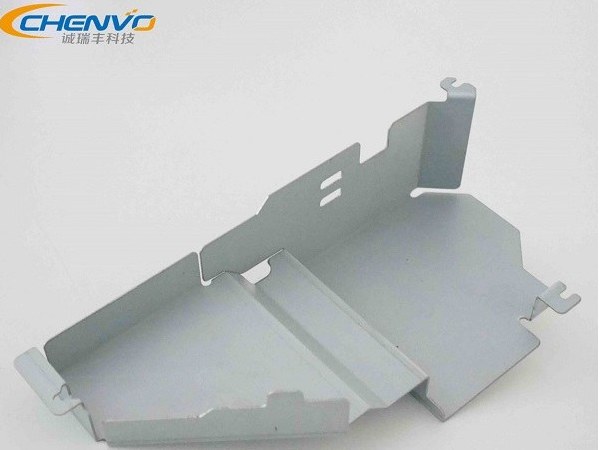

       所示的电解板钣金加工件是诚瑞丰公司为打印机扫描模块而设计的一款支撑连接板。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰公司具备23年的智能终端精密金属结构件的设计研发以及生产 。

日立高科公司

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

(1)耐氧化 ,不易被腐蚀;

(2)多重折弯以及边沿的钳孔设计可以让产品符合更多内部结构组装要求;

(3)精密度高;

(4)非标定制的产品,可以接受款号更新,及时调整最新产品功能需求;

注:页面底部更多产品详细照片以展示该电解板钣金件的产品特点。

产品参数/ Parameters

品尺寸 217*56*97mm 展开尺寸 179*261.5*1mm
产品材料 SECC
材料厚度
1mm
表面处理
加工难度 一般
尺寸误差 ±0.3mm 角度误差 ±0.5°

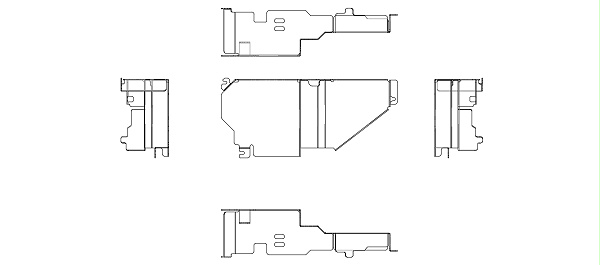

产品图纸/ Product Drawing

20180525141824020433/resource/images/26eb3e53cd73470797cd677f76f5c3ae_12.jpg

生产工艺/ Process

序号
工艺
工艺说明及注意事项
1
镭射下料

过数控冲床设定计算机,冲裁出电解板钣金件指定的形状、数量和质量,该工序与产品的尺寸公差密切相关;

2
去毛刺

将加工出来的平面钣金件的刺状物或飞边除 掉,毛刺高度必须控制在 0.2mm以下;

3
折弯成型

角度误差控制在0.3°范围以内,注意金属板尾部折弯技巧,避免变形;

4
品检

全面检查加工成品的尺寸误差及表面划痕等品质要求;

5
包装

电解板钣金件专属的包装方案,有效避免产品在后续运作过程中产生的碰撞变形和表面刮花;


常见问题/Common Problems

1. 市面上大多数电解板钣金件应用的产品不再进行表面处理?

这是因为电解板产品本身因为材质的属性而具有了一定的防腐蚀性能,市面大多数电解板钣金件都是产品的内部结构件,如果不考虑美观以及室外放置,可以不对产品进行表面处理。

深圳市诚瑞丰公司具备23年的钣金加工生产经验 ,尤其对于不电解板钣金件的加工有独特的心得经验,目的是为了推动中国精密钣金加工的制造升级出一份力。

2. 电解板钣金件与冷轧板钣金件的最大区别在哪?

两者最大的区别就在于它们的防腐蚀性能, 虽然都经过了表面的喷涂,但是电解板钣金件由于镀锌层的存在,具有着更好的防蚀性能,即使其表面在经受了撞击或者划伤以后 ,仍然会具有一定的防蚀性,而冷轧板钣金件在表面被轻微磨损之后,更容易被腐蚀

因此, 一般使用情况下, 如果用冷轧板钣金件来代替电解钣金件的话,设计师会在增添一道表面处理的工艺,给产品表面添加多一层保护膜,从而严格地保护产品。


产品图片/ Pictures

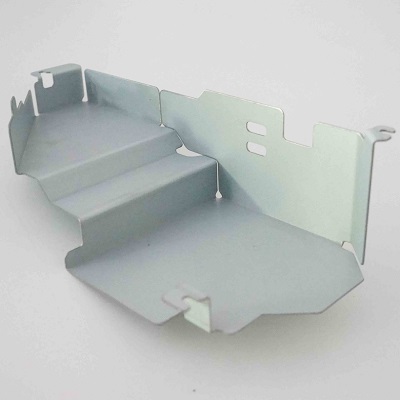

  • 电解板钣金件侧视图

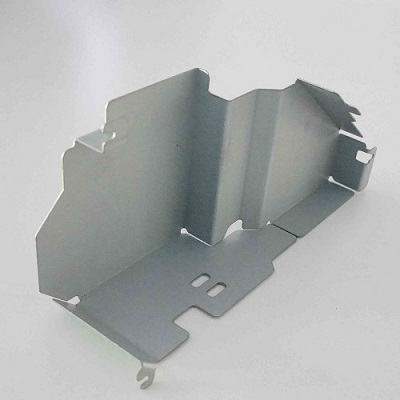

  • 电解板钣金件底部

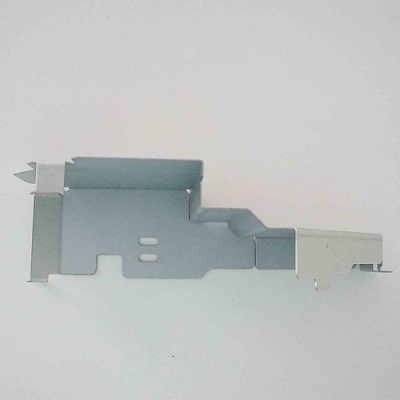

  • 电解板钣金件俯瞰图
  • 电解板钣金件细节
