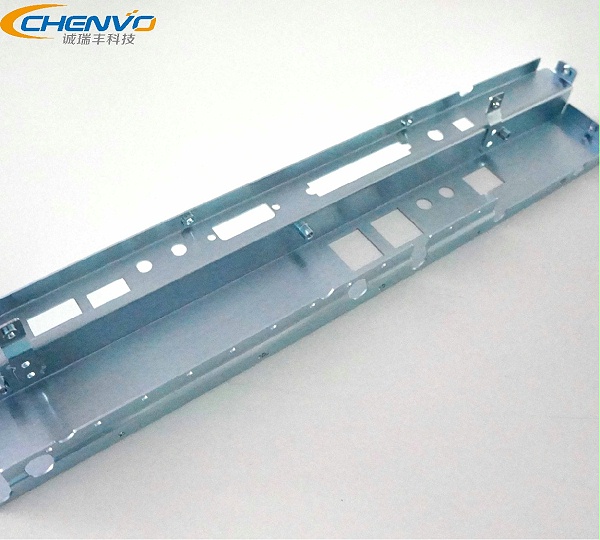

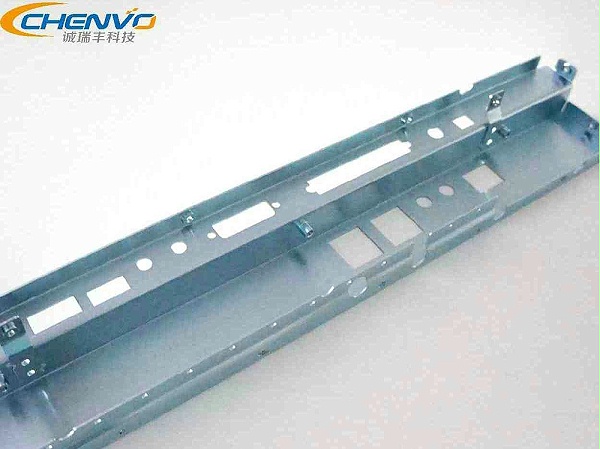

所示的冷轧板钣金加工件是诚瑞丰公司为5G室外一体化机柜机的热交换模块而设计的一款主体连接器控制面板。诚瑞丰公司全面助力5G基站机柜的最新方案优化和量产布局。本文主要从多方面展示该部品的参数、生产工艺以及一些常见问题。
价格：按图纸报价
周期： 24小时
该部品具备以下特点：
（1）多处进行了钳工处理，使得部品的组装具备更多的可能性；
（2）表面进行了镀锌处理，美观且提升了稳定性；
（3）结构虽复杂但合理，与热交换器的其它部件无缝嵌接；
（4）角部采取圆鋭设计，安全美观；
（5）定制化生产，灵活针对产品功能迭代更新而导致的结构变化，规划性生产；

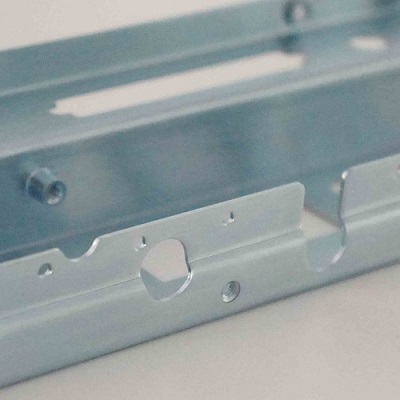

注：页面底部更多产品详细照片以展示该冷轧板钣金件的产品特点。
| 产品尺寸 | 353.5*62*30.5mm | 展开尺寸 |
370*110*1.0mm |
|---|---|---|---|
| 产品材料 |
SPCC |
材料厚度 |
1mm |
| 表面处理 |
拉丝+环保蓝锌（膜厚8um) |
加工难度 | 复杂 |
| 尺寸误差 | ±0.3mm | 角度误差 | ±0.5° |
|
序号 |
工艺 |
工艺说明及注意事项 |
|
1 |
数冲下料 |
通过数控冲床设定加工程序，冲裁出冷轧板钣金件指定的形状、数量和质量，该工序与产品的尺寸公差密切相关； |
|
2 |
去毛刺 |
将加工出来的平面钣金件的刺状物或飞边除掉，毛刺高度必须控制在 0.2mm以下； |
|
3 |
拉丝 |
提高了产品外观光泽度，同时使得产品的表面具有更强的防氧化能力； |
|
4 |
折弯成型 |
第一次折弯，定好雏形，以便接下来的工序加工； |
|
5 |
钳工 |

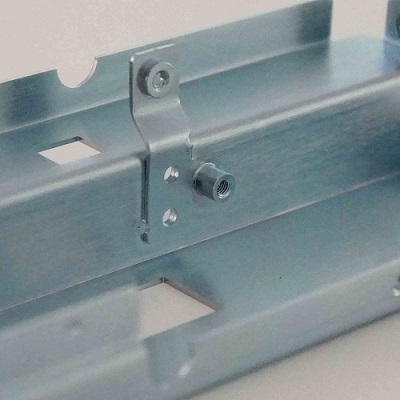

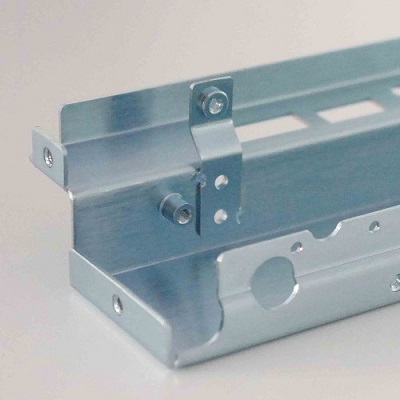

压铆工艺，让部品与螺母（铆钉）紧密结合，满足客户的组装要求； |
|
6 |
折弯成型 |
第二次折弯，定好产品最终形状 ； 角度公差控制在0.3°范围以内 ； |
|
7 |
组焊 |
本部品由 2个不同部件组焊而成，焊点大小及高度误差控制在0.2mm以内； |
|
8 |
表面处理 |
表面进行镀锌处理，一是为了美观，二则是有效提高产品耐用性，增强其适应环境能力； |
|
9 |
丝印 |

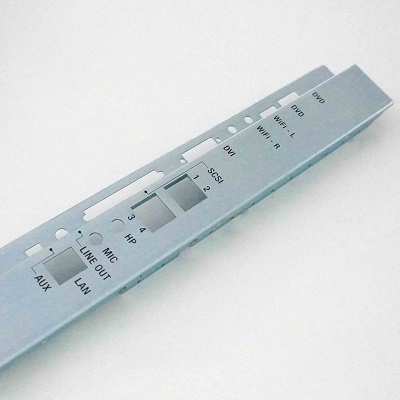

根据客户产品入职要求进行外观丝印，该款产品应用于开关部位，丝印指示标识，注意切勿字体、图案断开或起泡； |
|
10 |
品检 |
全面检查加工成品的尺寸误差及表面划痕等品质要求； |
|
11 |
包装 |
冷轧板钣金件有包装工程师设计的专属包装方案，旨在最大化避免产品在后续运作过程中产生的碰撞变形和表面刮花； |
1. 冷轧板钣金件一般都具有什么特点？
冷轧板
钣金件 平直度高、表面光洁度高
， 易于进行
各种表面喷涂 加工、品种多，用途广，同时具有冲压性能高和不时效、屈服点低的特点.
2. 不锈钢钣金件有几种表面处理方式
我司所生产钣金件均为非标产品，根据客户图纸需求定制生产。
因此产品价格是根据产品的材质以及工艺决定的，没有标准定价。欢迎询价！
3.室外一体化机柜的钣金件要注意什么？
①环境腐蚀。因此室外机柜的冷战板钣金件都要进行表面处理，隔绝空气与金属的直接接触而发生氧化生锈的现象；
②结构要更合理化。这与室外机柜需求功能密切相关，产品的使用配置必须灵活多样。
