电解板五金冲压件
电解板五金冲压件
电解板五金冲压件

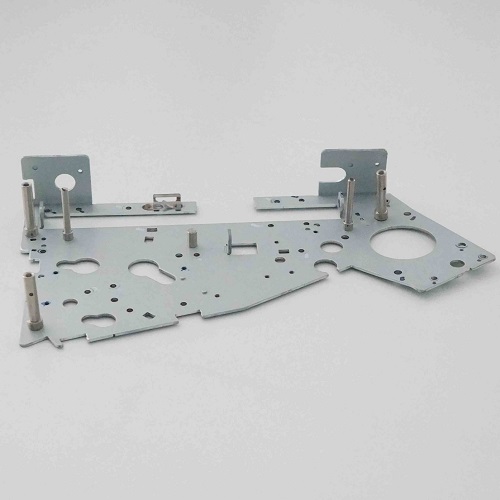

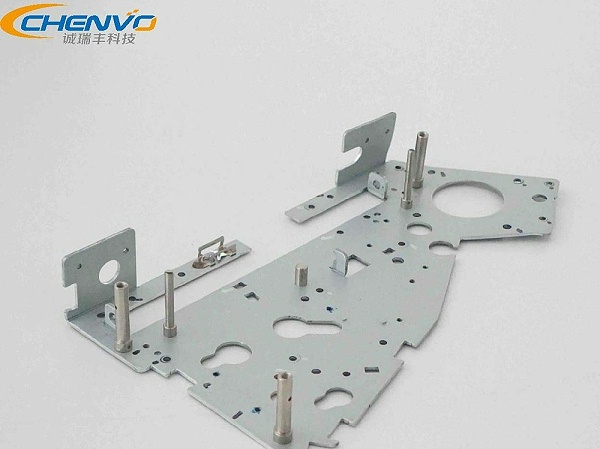

       所示的电解板五金冲压件是诚瑞丰公司为穿墙式取款机取钞模组而设计的一款右侧板精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰致力于提供高端精密冲压件及其结构模组的研发及定制化生产解决方案。

OKI公司

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

1)耐用性,产品表面 镀层具有优良的电化学保护性能,镀层较厚且密致、与钢基体结合力强、耐久性好,使用年限可以维持20年以上;

(2)难度高,该部件异形孔较多,并且要保证其尺寸误差≤0.1mm,具有较高的生产难度和模具技术要求;

(4) 安全性,采用2mm的金属材料厚度制成,多处加装螺钉紧固,安全性能可见一斑;

(5)迭代性,定制化量产,版本升级更新可以灵活应对,降低了成本投入

注:页面底部更多产品详细照片以展示电解板五金冲压件的产品特点。

产品参数/ Parameters

品尺寸 236*206*35mm 展开尺寸 325*275*2mm
产品材料 SECC
材料厚度
2.0mm
品重量
333.5g
模具类型
单冲模&复合模,共4套
表面处理
加工难度 复杂
尺寸误差 ±0.1mm 角度误差 ±0.3°

产品图纸/ Product Drawing

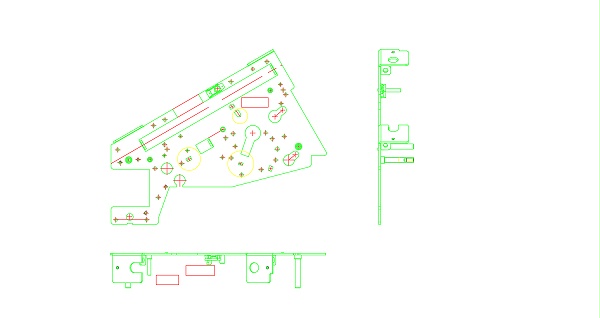

电解板五金冲压件2D图纸


生产工艺/ Process

序号
工序
床吨
工艺说明及注意事项
1
复合下料
160T

将产品产品的外形和雏形孔一次性冲压出,同时可以保证产品的尺寸要求和保证产品毛刺高度要求;

2
外形及孔,凸米
160T

本次行程有两道工序,分别是再次将复杂孔冲裁行程和冲压凸米定点;

3
打批锋,凸米
110T

去除周边毛刺,对特殊位置利用凸米定位,为后续加工做准备

4
L曲
110T

冲压折弯,模具弯曲加工可以大幅度保证产品尺寸的要求和生产过程稳定性

5
搭牙
辅助工艺

对特殊孔进行攻牙处理,注意牙孔大小偏差;

6
碰焊
辅助工艺

焊接组装部件(详情见下面图片)

7
除油
辅助工艺

通过表面电离子清洗机洗除表面油污

8
窝钉
辅助工艺
压铆工艺,让部品与螺母(铆钉)紧密结合,满足客户的组装要求
9
涂银油
辅助
       周边易生锈的地方二次涂层
10
品检
助工艺

全面检查电解板五金冲压件的尺寸 误差及表面处理后的外观要求是否及格;

11
包装
助工艺

包装工程师设计专属包装方案,保证产品在后续运作过程中的品质合格,避免损耗;


常见问题/Common Problems

1. 电解板五金冲压件如何增强品质保?

答:有两方面可以提升,且效果显著:

其一是硬实力,比如生产设备的引进,型号更新更先进的冲床比老旧机器的产出质量要高不少,尤其是现如今自动化程度越来越高的情况下产出品质尤其比人工要好;

其二是软实力,设立独立的品质部门,强大的生产团队 配置优质的品质监管团队,实时掌握品质状况,及时解决出现的问题。

深圳市诚瑞丰公司多年来积极国外先进设备和培养高端技术人才,夯实基础,旨在为在推动中国精密智造升级行程中贡献出更多的力量和科研技术支持!

2. 对于五金冲压件供应商的选择有什么建议?

答:供应商地域的选择尤其重要,不仅能够节省运输成本,还方便后续需求对接工作。一般来说,中大型厂家会有多个地区拥有生产场地,比如诚瑞丰就有深圳、江门、天津三个分公司,这时就可以根据就近原则,选择距离近的公司。

3. 粗略说说 电解板冲件适合应用领域

答:由于电解板具有良好的抗氧化作用,硬度较高,外表美观,合适的应用场景有很多,这里列举两个:通信终端、汽车冲件,通信终端对精密度要求更高,设涉及到信号传输性能,高频率的信号发射需要有良好的导电性能;而汽车冲件对安全性能要求高,电解板的质量把控到位是关键,贴合市场需求来研发结构件的 亮点,


产品图片/ Pictures

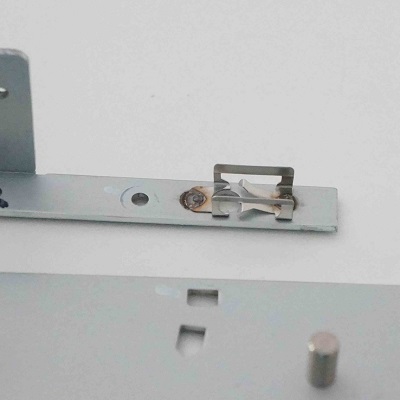

  • 电解板五金冲压件焊接图片

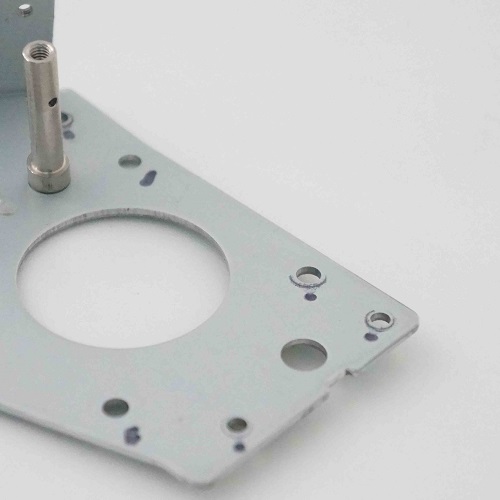

  • 电解板五金冲压件翻边孔图片

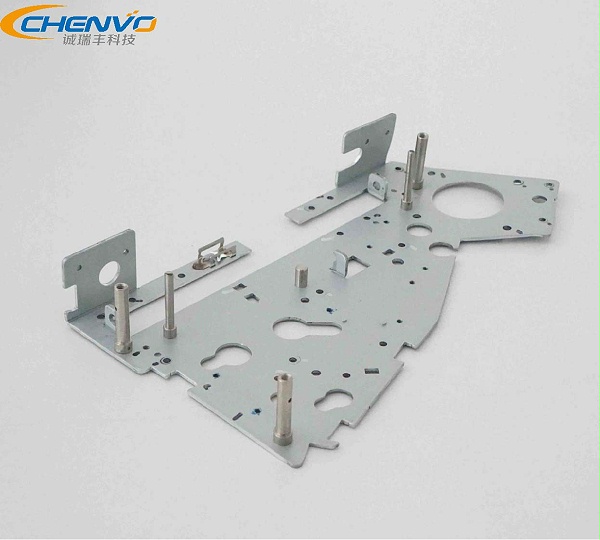

  • 电解板五金冲压件正面图片

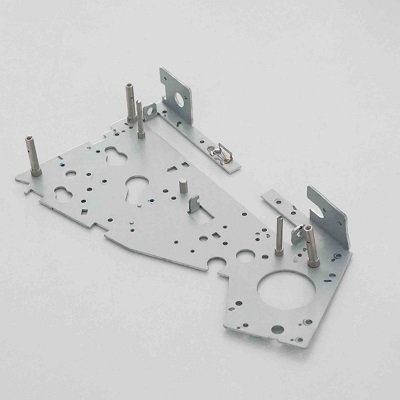

  • 电解板五金冲压件俯视图片
