: 镀锌板五金冲压件

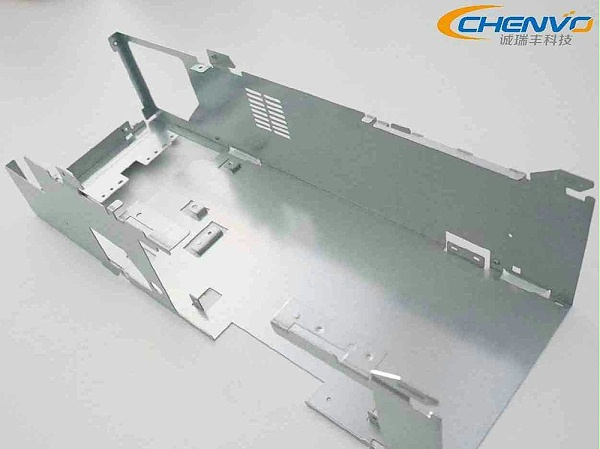

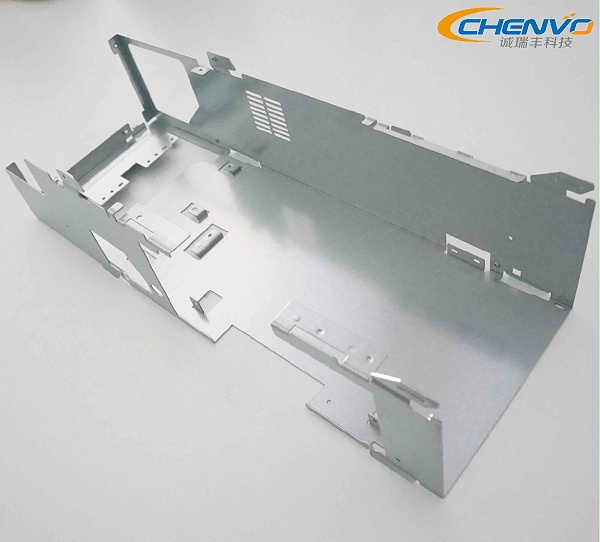

所示的镀锌板五金冲压件是诚瑞丰公司为银行无人值守终端循环模组而设计的一款底部外壳精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰注重五金冲压产品增值服务的开发，并荣获“国家高新技术企业”。

价格：按图纸报价
周期： 24小时
咨询热线：13825200700

资质认证：

该部品具备以下特点：

（1）结构稳定，该部件乃由镀锌板加工而成，具有良好的抗拉性能，表面处理层也具有特出的防腐性性能，硬度适中；

（2）美观，如图所示，产品光泽亮丽，亦可作外观件；

（3）严谨性，部件经过了3位设计师优化，各处的折弯角度以及异形孔的位置、大小都经过多次测试调整，保证其组装使用性能；

（4）迭代性，定制化量产，版本升级更新可以灵活应对，降低了成本投入；

（5）耐用性，使用年限15年以上；

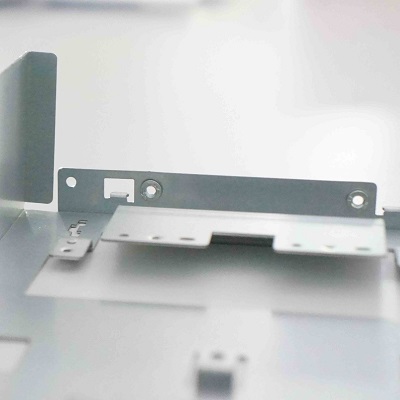

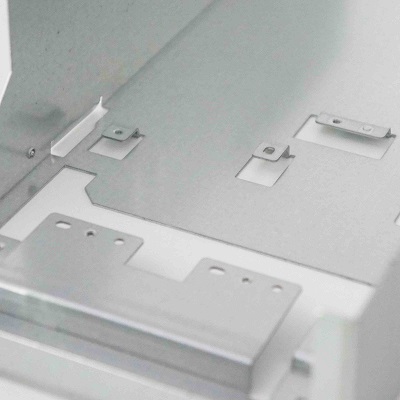

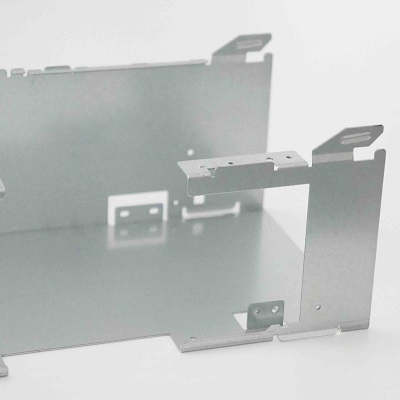

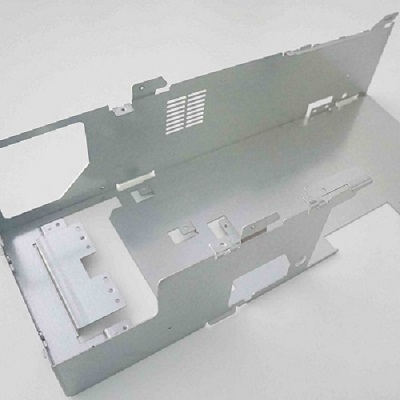

注：页面底部更多产品详细照片用以展示镀锌板五金冲压件的产品特点。

镀锌板五金冲压件2D图纸

序号	工序	冲床吨位	工艺说明及注意事项
1	复合下料	200T	将产品产品的外形和雏形孔一次性冲压出，同时可以保证产品的尺寸要求和保证产品毛刺高度要求；
2	啤孔,翻猪咀,凸米,拉伸	200T	本次行程有4道工序，冲裁出雏形，本次行程冲压模具的构造较为复杂，精度要求高；
3	打批锋,翻猪咀，L曲	200T	行程有3道工序，作用如上；去除周边毛刺，为后续加工做准备；
4	压钉	辅助工艺	压铆工艺，让部品与螺母（铆钉）紧密结合，满足客户的组装要求；
5	搭牙	14-M3	对14处特殊孔进行攻牙处理，注意孔位垂直度角度偏差，牙孔大小偏差≤0.1mm；
6	L曲,Z曲	200T	一次行程完成2处地方的冲压折弯；
7	啤孔,W曲,L曲	200T	第五次冲压行程，通过模具进行部件的W曲，达成的角度要求会更高，加工效率更高；
8	搭牙	4-M3	对4处特殊孔进行攻牙处理，注意牙孔大小偏差；
9	V曲	200T	第六次冲压行程；
10	V曲	200T	最后一道冲压折弯工序；
11	品检	辅助工艺	全面检查镀锌板五金冲压件的尺寸误差及表面处理后的外观要求是否及格；
12	包装	辅助工艺	包装工程师设计专属包装方案，保证产品在后续运作过程中的品质合格，避免损耗；
