诚瑞丰为您打造精密金属定制化配套方案
13825200700
  • 镀锌板钣金件
镀锌板钣金加工件

产品尺寸:135.5*31.5*46.6 mm

下料方式:激光切割(非标定制)

应用领域:银行无人值守智能终端设备

全国热线

13825200700

产品简介 / Introduction
镀锌板钣金件
镀锌板钣金加工件

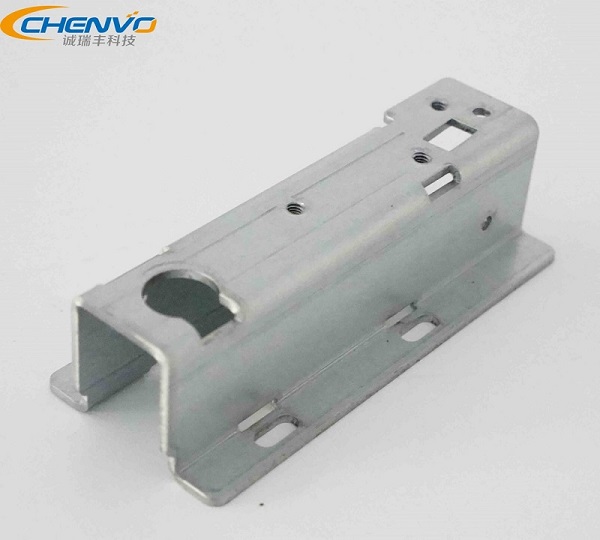

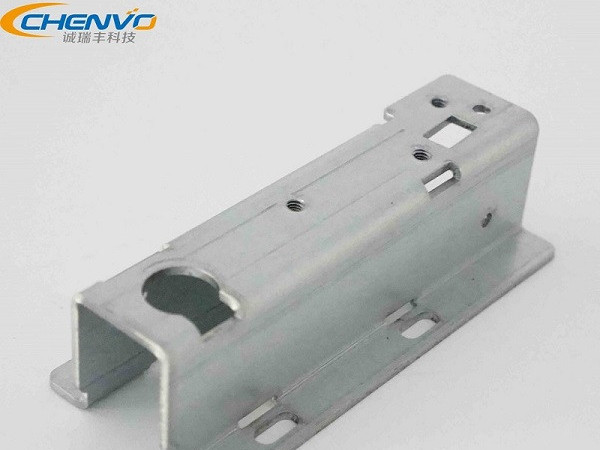

       所示(热浸)镀锌板钣金加工件是诚瑞丰科技为银行自助取号机 打印模块而设计的一款侧部滑道支架。诚瑞丰公司深耕于智能终端设备产品的自主研发以及生产组装。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。

所示(热浸)镀锌板钣金 是诚瑞丰公司为自助取号机打印模块 而设计的一款 侧部滑道支架诚瑞丰公司深耕于智能终端设备的自主研发以及生产 。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。

广电运通公司

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

1 稳定性,材料板厚为 2mm,结实不易变形,具有良好的结构稳定性能,对于;

(2 腐蚀,使用寿命长,符合取号机要长期运作的使用要求;

(3 多处攻牙孔和椭圆孔,方便安装;

(4 按照客户图纸 定制化批量生产,产品功能迭代更新更具灵活性,迭代成本严格把控

注:页面底部更多产品详细照片以展示该镀锌板钣金件的产品特点。

产品参数/ Parameters

产品尺寸
135.5*31.5*46.6 mm
展开尺寸
113.5*100.4*2 mm
产品材料
SGCC
材料厚度
2 mm
表面处理

加工难度
一般
尺寸误差
±0.3 mm
角度误差
±0.5°

产品图纸/ Product Drawing

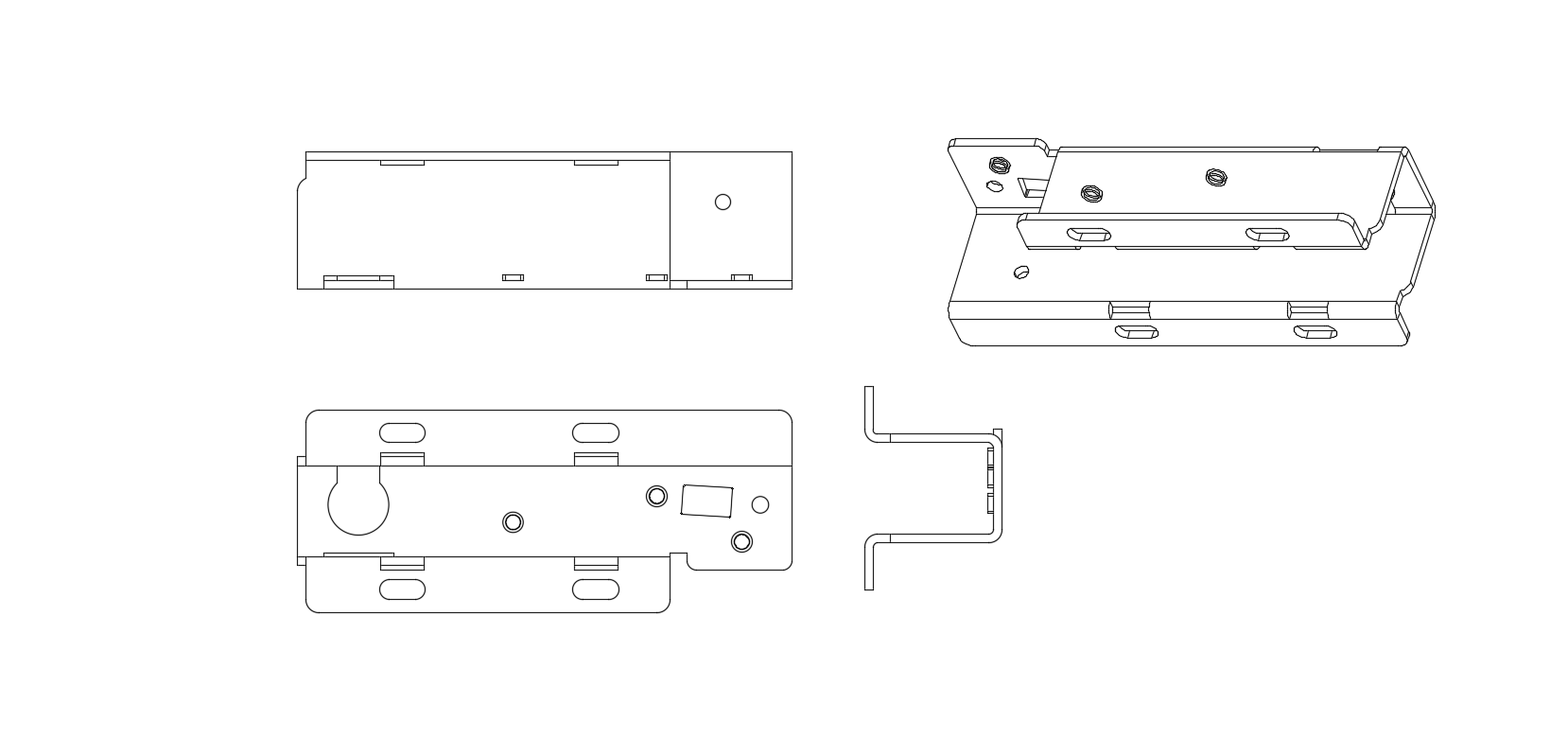

镀锌板钣金件2D图纸

生产工艺/ Process

序号
工艺
工艺说明及注意事项
1
镭射下料

通过激光切割出镀锌板钣金件指定的形状、数量和质量,该工序与产品的尺寸公差密切相关,厚度最大可切割 100mm;

2
去毛刺

将加工出来的平面钣金件的刺状物或飞边除掉,毛刺高度必须控制在 0.3mm 以下;

3
钳工

圆孔攻牙,牙孔误差范围 ≤0.3mm,满足客户的组装要求;

4
折弯成型

根据图纸编程进行折弯加工,角度公差控制在 0.3° 范围以内;

5
品检

全面检查加工成品的尺寸误差及表面划痕等品质要求;

6
包装

镀锌板钣金件有包装工程师设计的专属包装方案,保障产品运输过程中的合格率;


常见问题/Common Problems

1.镀锌板钣金件与电解板钣金件有什么区别?

两种钣金件的原材料表面处理方式不一样,电解板是用电镀方法在钢板表面处理一涂层,而薄钢板浸入熔解的锌槽中,使其表面粘附一层锌的薄钢板;

一般情况下,镀锌板钣金件地防腐蚀性能要相对强于电解板钣金件,因此电解板钣金件多用机柜产品的内部结构件或者室内产品,而镀锌钣金件则 多应用于机柜产品的外部结构件或室外产品

2.锌板钣金件一般应用于哪些领域

镀锌板因其良好的防腐蚀性能而大受机柜制作厂家的欢迎,在室外作用领域上大放异彩。

为响应国家号召以及深圳市政府的规划发展,诚瑞丰科技公司目前正在大力投放精力研究镀锌板钣金件在智能室外环保终端设备上的应用。

产品图片/ Pictures

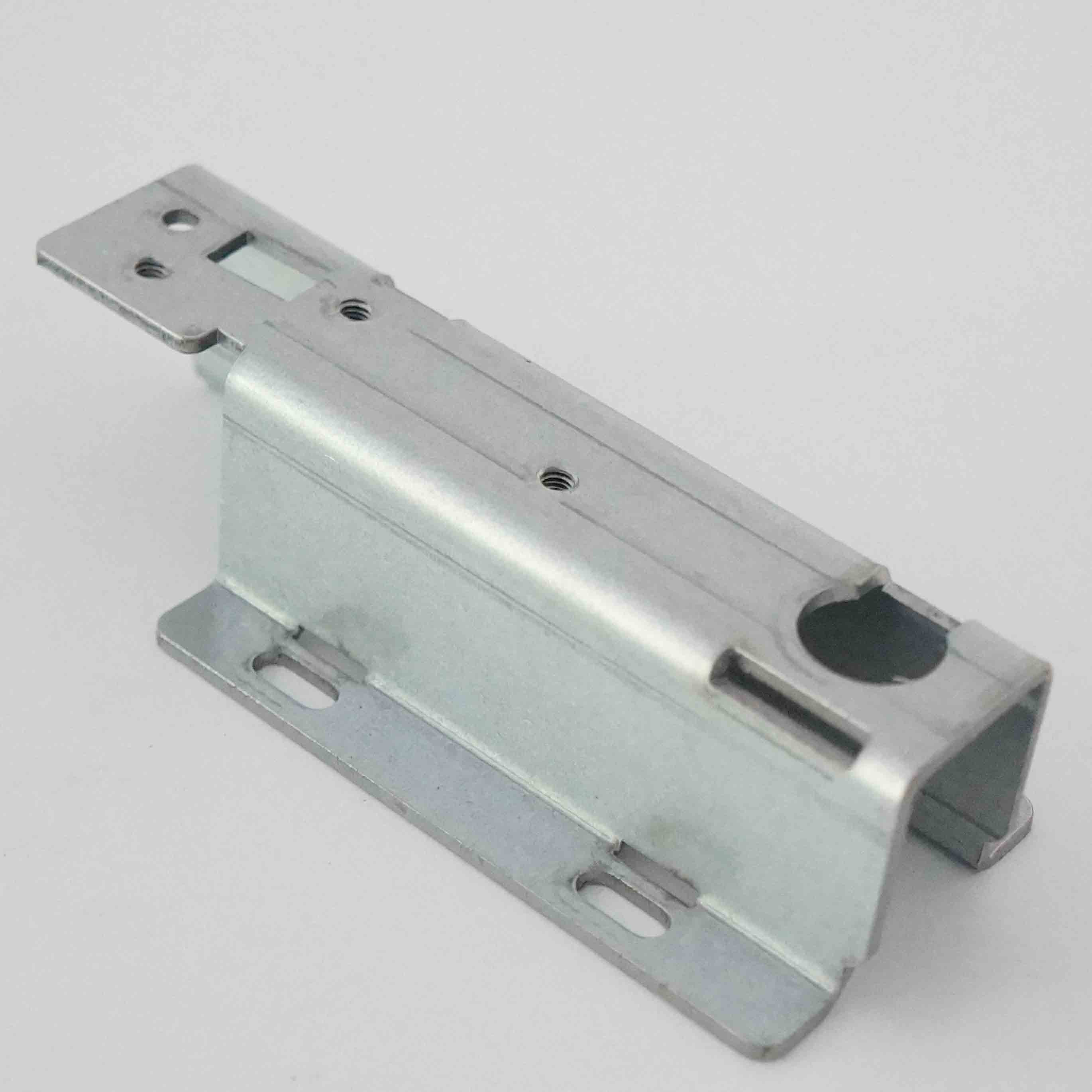

  • 镀锌板钣金件俯瞰

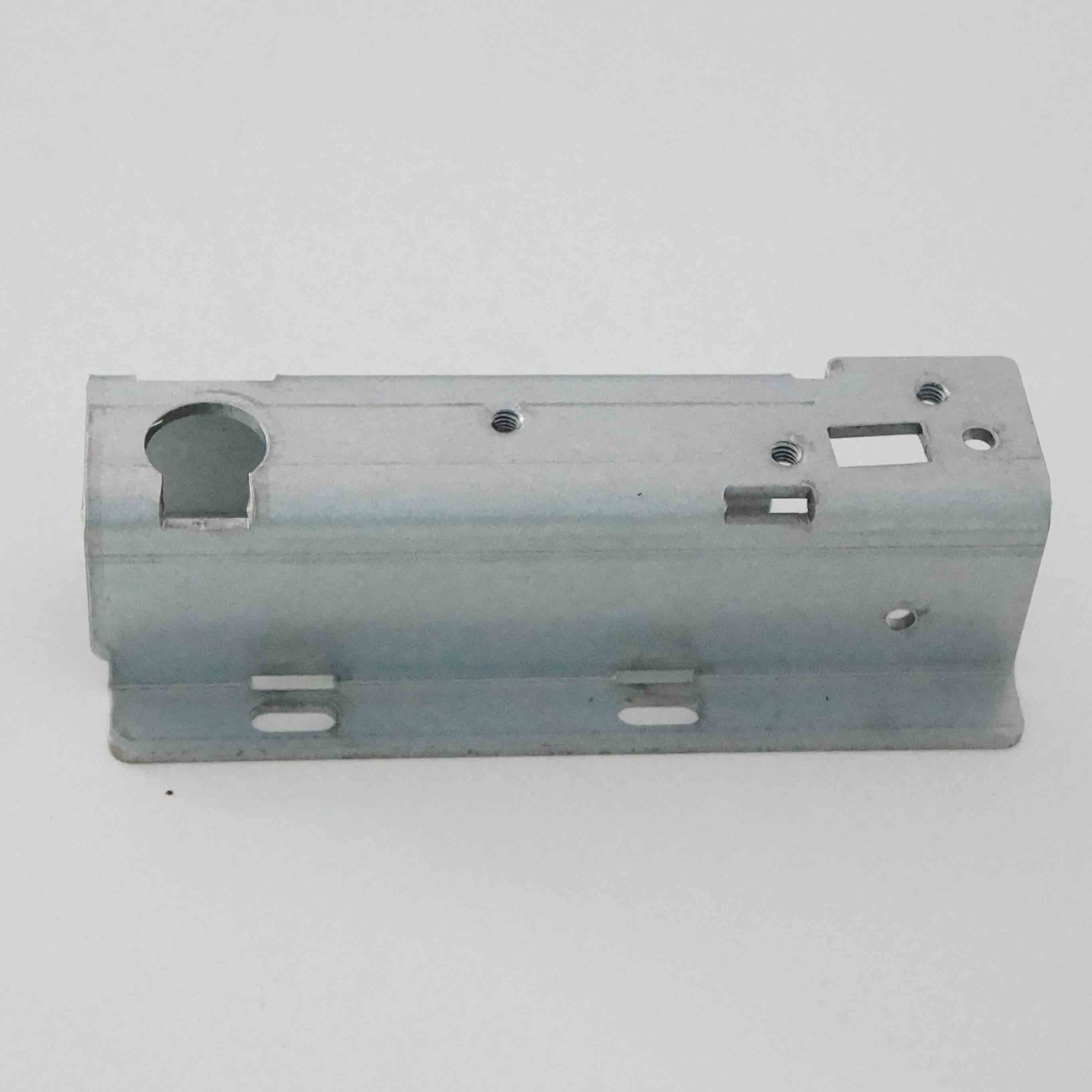

  • 侧视镀锌板钣金件
