诚瑞丰为您打造精密金属定制化配套方案
13825200700
  • 热轧板钣金件
热轧板钣金加工件

产品尺寸300*285.4*2.5mm

下料方式激光切割(非标定制)

应用领域:高端医疗设备

全国热线

13825200700

产品简介 / Introduction

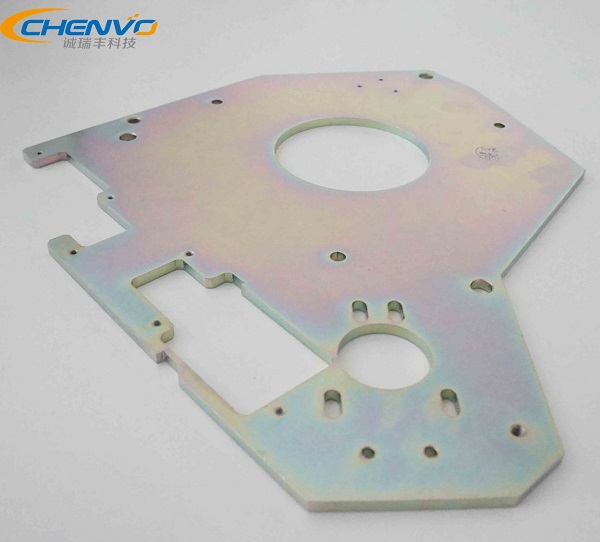

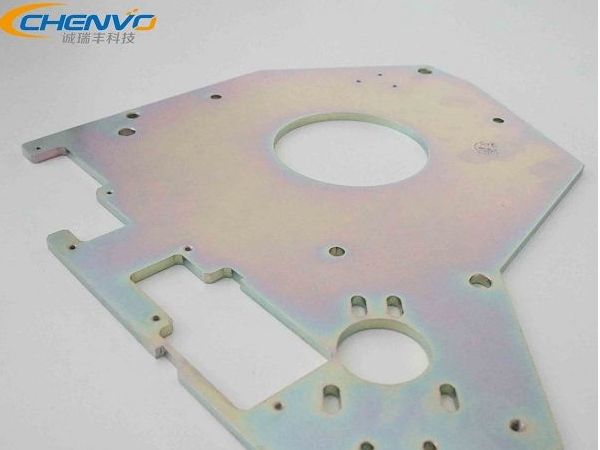

热轧板钣金件
热轧板钣金加工件

       所示的热轧板钣金加工件是诚瑞丰公司为高端医疗设备的反馈模块而设计的一款反应盘底座。诚瑞丰公司全面协助医疗设备企业的机柜研发、产品结构优化以及定制化生产解决方案。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。

迈瑞公司

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

(16000W 激光切割设备加工,切面平滑,精度高;

(2表面进行了镀锌处理,美观耐用;

(3厚度 2.5mm,结实厚重,适用于医疗设备对于平衡性的高度要求;

(4定制化生产,产品升级变更随时调整;

注:页面底部更多产品详细照片以展示该热轧板钣金件的产品特点。

产品参数/ Parameters

品尺寸 300*285.4*2.5mm 展开尺寸 300*285.4*2.5mm
产品材料 SPHC
材料厚度
2.5mm
表面处理 环保彩锌(膜厚7~10UM)
加工难度 一般
尺寸误差 ±0.3mm 角度误差 ±0.5°

产品图纸/ Product Drawing

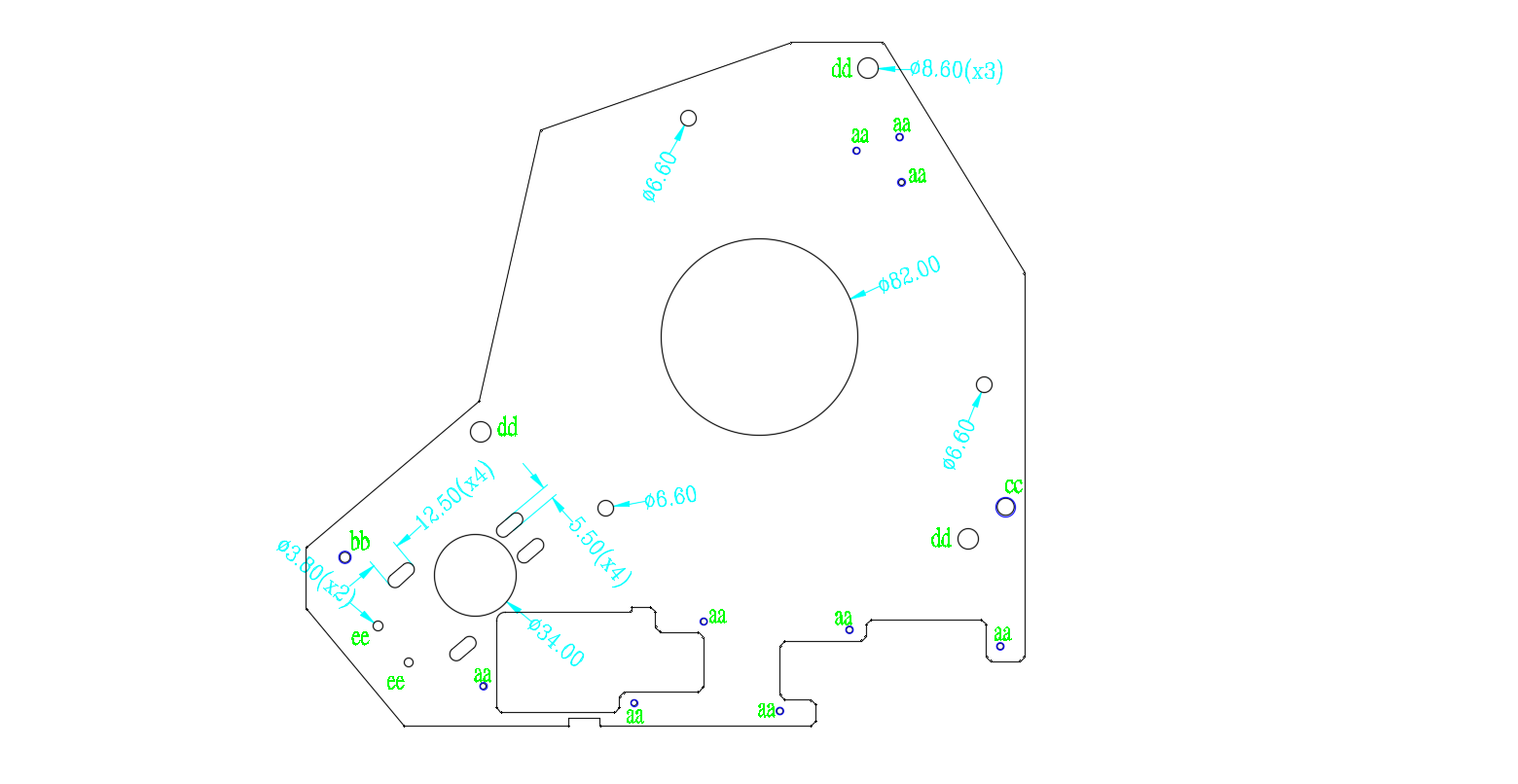

热轧板钣金件2D图纸

生产工艺/ Process

序号
工艺
工艺说明及注意事项
1
镭射下料

该产品厚度达到2.5mm,激光切割工艺可以更有效控制热轧板钣金件指定的形状、数量和质量,该工序与产品的尺寸公差密切相关;

2
去毛刺

将加工出来的平面钣金件的刺状物或飞边除掉,毛刺高度必须控制在 0.2mm以下;

3
扩孔

为后面攻牙冲孔工序做准备,控制圆孔直径误差

4
攻牙

13处地方要进行攻牙处理,为后续组装做准备;

5
表面处理

表面进行镀彩锌处理,膜厚要求是7~10um;表面不可以有刮花;

6
校形

该产品应用于医疗设备,对于表面平面幅度要求极高,幅度误差要控制在0.1mm内;

8
品检

全面检查加工成品的尺寸误差及表面划痕等品质要求;

9
包装

热轧板钣金件有包装工程师设计的专属包装方案,旨在最大化避免产品在后续运作过程中产生的碰撞变形和表面刮伤;


常见问题/Common Problems

1. 说说热轧板钣金件与冷轧板钣金件的不同

众所周知两者的原材料(冷轧板与热轧板)生产工艺不同,热轧钢板是在高温下轧制而成,冷轧是在常温下轧制生成。

因此,冷轧板钣金件硬度相对高些,加工难度大一些,但是不易变形,强度可观,多应用于产品的外壳制作。而热轧板钣金件硬度低,加工容易,延展性能好,在同等强度下,热轧板钣金件的厚度会更厚,较多应用于产品的底盘制作。

2. 不锈钢钣金件有几种表面处理方式

A 表面处理,热轧板原材料表面较为粗糙,防腐蚀性能一般,因此可以进行表面镀锌或喷涂等处理,提高其美观性能和使用寿命;

B 切割方式,较多多采用镭射切割,其切割部位的平滑度也可以更高,但是要注意激光机功率的使用,放置切割处渣点的形成;

3. 哪家公司加工热轧板钣金件比较好?

深圳市诚瑞丰科技股份有限公司专注于钣金加工已经有23年,积累了多个领域的产品设计及生产的经验,现具有产品工程师80多人,是一家有实力的钣金加工企业。


产品图片/ Pictures

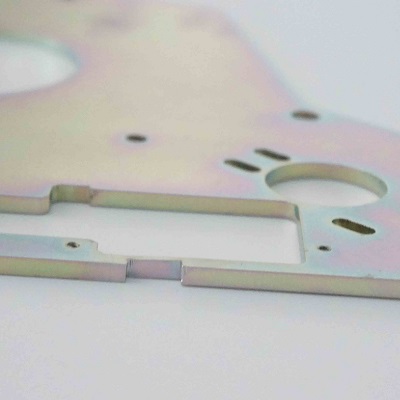

  • 热轧板钣金件表面细节

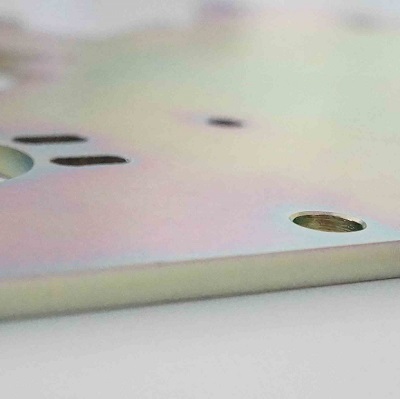

  • 热轧板钣金件攻牙孔
