0755-29881818
138-2520-0700
138-2520-0700

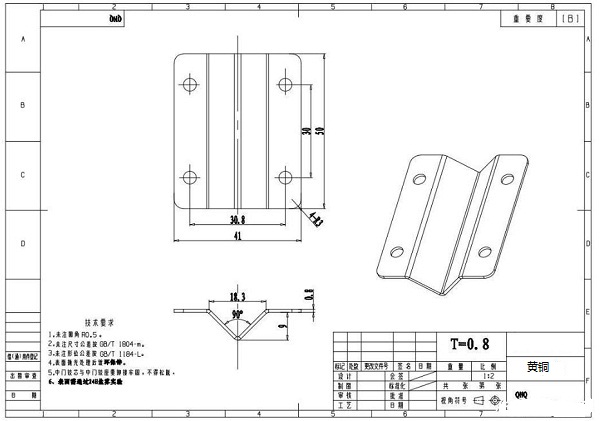

C36000黄铜 合金的热加工能力很差， 可以进行适度的冷加工。 但是，建议随后在500度下释放应力1.5小时，以减少应力腐蚀开裂的可能性 ， 包括一般 钣金 加工和大批量生产，在这种情况下，合金的出色切削性能可以充分利用螺旋机的功能。 由于较低的最大铅含量，制造商在设计无铅组件和产品时可以有更大的自由度。
典型的应用包括管道组件和产品，配件，适配器，阀杆和其他螺丝机零件。
|
典型化学和力学性能 |
|||||||
|
合金数 |
姓名
|
标称化学成分 |
抗拉强度（KSI ） |
屈服强度（KSI ） |
伸长率%
|
洛氏B 硬度 |
备注
|
|
联合国编号C36000
|
易切削黄铜 |
Cu:60.063.0%Pb:2.53.0%
Fe： 0.35%（最大值）Zn：Rem
|
56
|
45
|
25% |
72
|
适用于各种用途的螺杆机产品 |
|
绘制 长度 公差 |
|
|
0.250 至 2.000 （含） |
+/-0.500“ |
|
2.000 至 3.000 （含） |
+/-0.500“ |
|
3.000 至 4.000 （含） |
+/-0.500“ |
|
备注：
标准 长度:12'， 14′， 15' (&A) 16'
全部 其他 长度 已考虑 非标准 最低限度 长度： 9' 这是一个很好的例子 11“ （119“） |
|
|
直径 公差 |
|
|
|
|
圆形 |
六角形 |
|
0.250“ 至 0.375“ （含） |
+/- 0.0015“ |
+/- 0.0030“ |
|
0.375“ 至 0.500“ （含） |
+/- 0.0015“ |
+/- 0.0030“ |
|
0.500“ 至 1.000“ （含） |
+/- 0.0020“ |
+/- 0.0040“ |
|
1.000“ 至 2.000“ （含） |
+/- 0.0025“ |
+/- 0.0050“ |
|
2.000“ 至 2.500“ （含） |
+/- 0.0030“ |
+/- 0.0060“ |
|
2.500“ 至 3000“ （含） |
+/- 0.0035“ |
+/- 0.0075“ |
|
3000“ 至 3.500“ （含） |
+/- 0.0045“ |
+/- 0.0090“ |
|
3.500“ 至 4.000“ （含） |
+/- 0.0050“ |
+/- 0.0100“ |
机动性：最近进行了修正，以反映较低的最大铅百分比；C36000 仍然是通用 钣金 加工和大批量生产的行业标准。C36000 优良的机械加工特性允许充分利用螺杆机的能力。
|
|
速度（sfpm ） |
馈电(ipr)
|
后前角（度） |
余隙角（度） |
|
车床车刀： |
3001,000 |
0.0020.015 |
05
|
6 |
|
钻头（118 ）： |
3001,000 |
0.0030.020 |
0 |
1215 |
|
铣刀： |
200500 |
0.0150.030 |
010 |
1015 |
|
表单工具（1/2 ）： |
3001,000 |
0.0011.003 |
05
|
712 |
|
抽头： |
100200（线性）
|
|
24
|
|
使用最大速度和最小进给量完成切割。应使用轻矿物（石蜡）油或水溶性油（20/1 ）作为切削润滑剂和冷却剂。硫化油会弄脏零件&应避免使用。
诚瑞丰公司专注各种材质的钣金加工业务，一站式定制精密钣金件，欢迎联系合作。
官方微信
