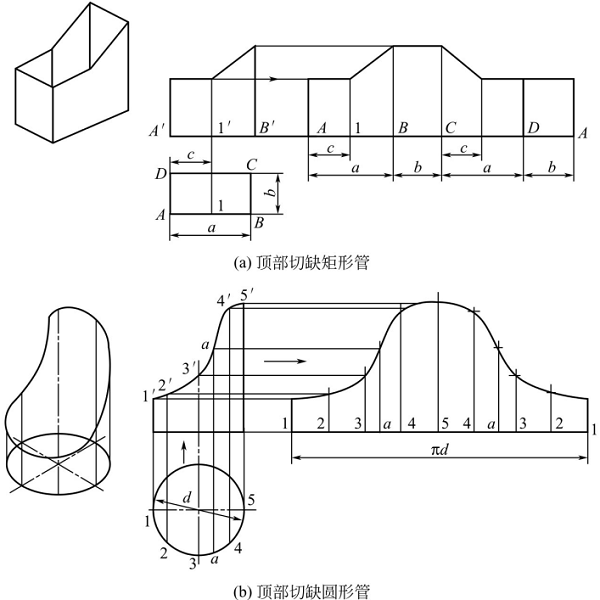

当钣金加工件由棱柱面和圆柱面构成时，可想象将结构件从某条棱线切开，再沿着与之垂直的方向打开，并摊平在统一平面上，得到该钣金件的展开图。如图2-19所示，此画图方式称为平行线法。

其作展开图的步骤大体如下。

1）作构件投影图。先作出构件的主视图和断面图（主视图可表示出构件的高度，断面图可表示出构件的周围长度）。

2）求作结合线。将断面图分成若干等分（如为多边形以棱线为交点），等分点越多展开图越精确，当构件断面或表面上遇折线时，必须在折点处加画一条辅助平行线，如图2-19（a）中的点1及图2-19（b）所示的点a。

3）画水平线。在平面上画一条水平线AA，使其等于断面图周围伸直长度（两个a+b的尺寸总和），且将长度c含在长度a内，并照画各分点。

4）作垂线。由水平线上各点向上引垂线，并取各线长对应等于主视图上各素线的高度。

5）连接点。用直线或光滑曲线连接各点，即可得出构件的展开图。
