钣金加工件放样图又称为“放大样”，是按照施工图（视图）的基本要求或构件的主体形状，遵循正投影原理，将构件按中性层或里皮尺寸画在放样台、纸板或钢板上所得的单线图，画放样图的过程即为放样。

（1）图样比例与表示内容

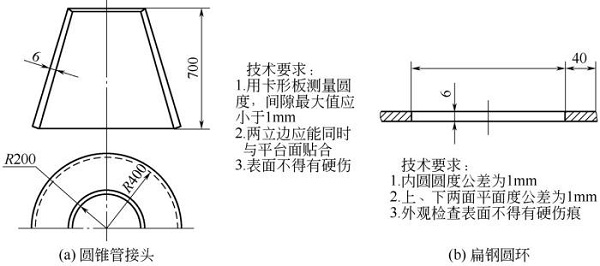

放样图是以1:1的实尺比例进行绘制，并按钣金加工件中性层弯曲半径或里皮尺寸进行必要的计算及展开，以获得产品制造过程中所需要的放样图、数据、样杆、样板和草图等，然后完成在钢板或型钢上的划线号料等工作。它依据的施工图是将产品立体形状按一定比例放大或缩小绘制，如图4-20（a）所示。放样图上1:1的比例不仅能精确反映实物的尺寸和形状，还可直接用于展开，而且不必标注中性层、里皮以外的尺寸，也无须划出板厚，如图4-20（b）所示。同时施工图上不仅需表明投影关系，内部或局部的关系，绘画两个以上视图或剖视图及局部放大图等，还需标注构件的全部尺寸与形位公差、表面粗糙度、标题栏及有关技术说明等才能加工成形。

（2）图样绘制线条

放样图线条的粗细无关紧要，但常需要添加各种与展开有关的必要辅助线条，而去掉视图中与放样无关的线条，甚至可以去掉与展开下料无关的视图。

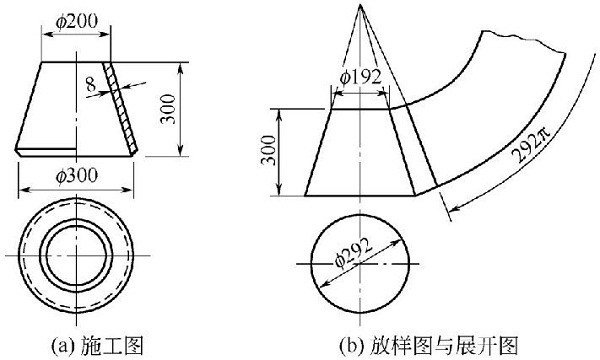

（3）如图4-21所示的锥管放样图与施工图，其差别很大，在放样图主视图上添划出了锥管头的锥顶点，并按照中性层法将锥管主、俯视图仅划成了单线图并标注。尤其在展开图上去掉了与展开下料无关的俯视图，并仅标注锥管的展开长度尺寸。
