在钣金加工工艺里面，有四种常见的视图，分别是基本视图、向视图、斜视图。在诚瑞丰，每一个工程师都虚心好学，秉承为客户提供高质量产品，节约生产能耗的理念，从认识工艺视图开始。

1.   基本视图

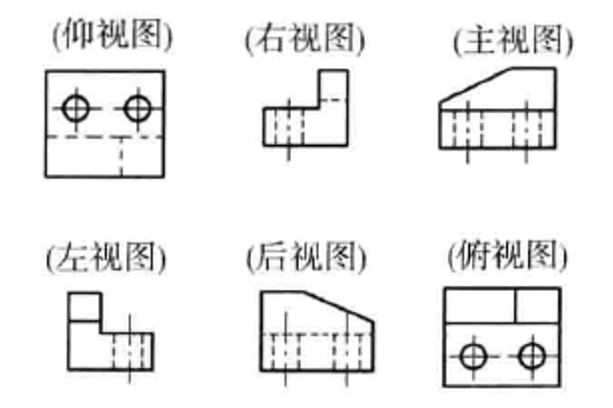

基本视图为产品向基本投影面投射所得的视图。含6个，在同一张图纸里面，如下图所示，配置视图时一律不标注视图名称。

其中，主视图为由前向后投影所得的视图；左视图为由左向右投影所得的视图；俯视图为由上向下投影所得的视图；右视图为由右向左投影所得的视图；仰视图为由下向上投影所得的视图；后视图为由后向前投影所得的视图。

2.   向视图

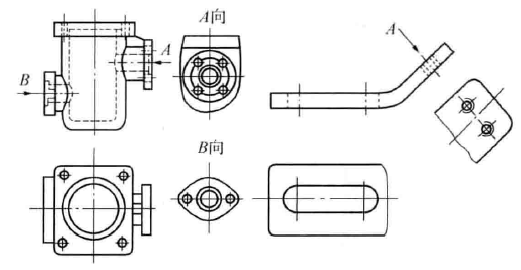

向视图是可以自由配置的视图。应在视图上方标出视图的名称“x”（x为大写拉丁字母），在相应的钣金加工工艺视图附近用箭头指明投影方向，并标注上同样的字母，如下图所示

3.   斜视图

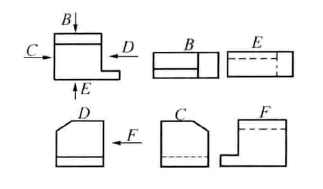

斜视图为产品向不平行于任何基本投影面所得的视图。画斜视图时，必须在视图上方标出视图的名称“x”，在相应的视图附近用箭头指明投射方向，并注上同样的字母。斜视图一般按照投影关系配置，必要时也可配置在其他适当位置。在不引起误解时，允许将图形旋转，表示该视图名称的大写拉丁字母应靠近旋转符号的剪头端，也允许将旋转角度标注在字母之后。斜视图的断裂便捷应用波浪线表示。

4.   局部视图

局部视图为将产品的某一部分向基本投影面投射所得的视图。画局部视图时，一般在局部视图上方标出钣金加工工艺的名称“x”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。当局部视图按投影关系配置，中间又没有其他图形隔开时，可省略标注。局部视图的断裂边界线应以波浪线表示。当所表示的局部结构是完整的，且外轮廓又成封闭时，波浪线可省略不画。
