带您开眼界--冲压模具加工七步曲 第二步(慢走丝线切割)

作者: 编辑: 来源: 发布日期: 2019.05.24
信息摘要:
        慢走丝线切割是电火花线切割的一种,x英文简写是(WEDM-LS)。慢走丝加工是一种高精密的加工方法,高真个机床可达到小于3μ…

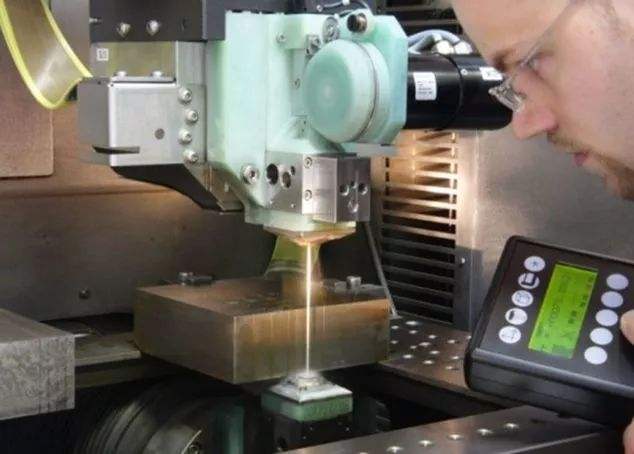

        慢走丝线切割是电火花线切割的一种,x英文简写是(WEDM-LS)。慢走丝加工是一种高精密的加工方法,高真个机床可达到小于3μm的加工精度,表面粗拙度可达Ra0.05μm。它主要用于加工各种外形复杂和精密细小的工件,很多精密五金冲压模具加工都要用到这个工艺。

        因为慢走丝线切割机是采取线电极连续供丝的方式,即线电极在运动过程中完成加工,因此即使线电极发生损耗,也能连续地予以增补,故能进步零件加工精度。而且采用提高前辈的电源技术,实现了高速加工,最大出产率可达350mm2/min

        国外先进的慢走丝设备制造商有瑞士GF加工方案、日本三菱、日本西部、日本沙迪克、日本牧野、日本法兰克等等。其中加工冲压模所占的比例要数最大,冲压模的凸模、凸模固定板、凹模及卸料板等众多精密型孔的加工,慢走丝线割加工是不可缺少的枢纽技术。

带您开眼界--冲压模具加工七步曲 第二步

        根据电极丝的运行速度不同,电火花线切割机床通常分为两类:一类是慢走丝(也叫低速走丝电火花线切割机床)电极丝作低速单向运动,一般走丝速度低于0.2mm/s,精度达0.001mm级,表面质量也接近磨削水平。目前已可实现0.02~0.03 ㎜的电极丝的自动穿丝切割,实用的切割效率可达200㎜2/min左右。

        慢走丝线割加工主要用于各种冲模、塑料模、粉末冶金模等二维及三维直纹面零件的加工。慢走丝线切割机所加工的工件表面粗拙度通常可达到Ra=0.12μm及以上,且慢走丝线切割机的圆度误差、直线误差和尺寸误差都较快走丝线切割机好良多,所以在加工高精度零件时,慢走丝线切割机得到了广泛应用。是利用连续移动的细金属丝(称为电极丝)作电极,对工件进行脉冲火花放电蚀除金属、切割成型。电极丝放电后不再使用,工作平稳、平均、抖动小、加工质量较好。

       深圳市诚瑞丰科技股份有限公司专业的模具设计和制作团队,23年来专注于高端的精密五金冲压模具加工的研发和制作。模具车间的所有设备均为进口机床,赋能未来,致力于为各大成品厂商提供高效、精密、尖端的五金模具产品及定制化生产解决方案。咨询热线:0755-29881268
